Стеклянные фасады / Стоечно-ригельные

Стоечно-ригельное остекление фасадов

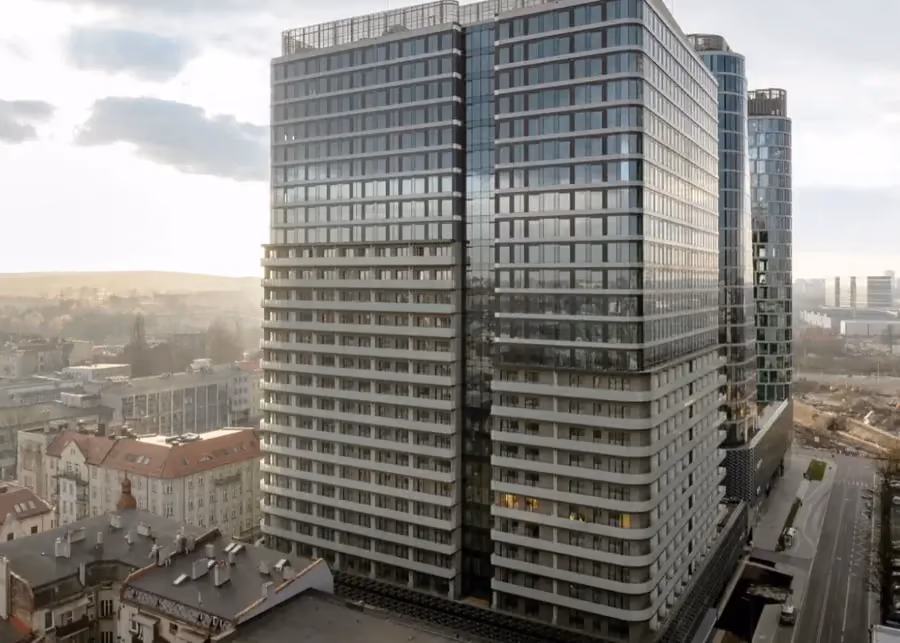

Самый распространённый тип стеклянного фасада: несущий каркас из вертикальных стоек и горизонтальных ригелей, заполненный стеклопакетами. Узкие линии членения, любая форма и высота — от частного дома до бизнес-центра.

Смотреть системы Получить расчёт

Собственное производство В Украине

Гарантия 2 года На все конструкции

Доставка по Украине И Европе

Индивидуальные решения Под ваш проект

О решении

Классика стеклянных фасадов

Стоечно-ригельный фасад монтируют на здании поэлементно: сначала крепят к перекрытиям стойки, между ними — ригели, затем устанавливают стеклопакеты и прижимные планки с декоративными накладками.

Системы отличаются шириной профилей (50 или 60 мм), уровнем теплоизоляции и внешним видом: классические планки, акцентированная горизонтальная линия (PL) или сплошное стекло (EFEKT).

Те же профили используют для стеклянных крыш, световых фонарей и зимних садов, а в фасад встраивают окна и двери совместимых систем.

Uf от 0,55 W/(m²K)MB-MT50N
До 3000 Paветровая нагрузка
Модуль до 1100 кгMB-SR50N, SR60N
50 или 60 ммширина профилей

Каталог

Стоечно-ригельные системы

Шесть систем Aluprof — от самой популярной MB-SR50N до тёплой MB-MT50N. Показатели — по данным производителя.

Технические показатели приведены по данным производителей профильных систем для базовых конфигураций и зависят от размеров, стеклопакета и фурнитуры. Окончательную комплектацию и стоимость определяем по чертежу или после замера.

Сравнение

Системы рядом

Ключевые отличия, которые помогают выбрать решение под ваш объект.

Система	Тип	Ключевые показатели	Для чего
MB-MT50N	Стоечно-ригельный	Uf от 0,55; AE/RE 1950 Pa; 3000 Pa	Энергоэффективные дома и офисы
MB-SR50N	Стоечно-ригельный	Uf от 0,6; AE/RE 1200; I5/E5	Любые здания, крыши
MB-SR50N HI	Повышенная изоляция	Uf от 0,85; RE 1500	Отапливаемые здания
MB-SR60N	Профиль 60 мм	AE 1350 / RE 1500; 2,4 kN/m²	Большие стеклянные стены
MB-MM50N	Стоечно-ригельный	Uf от 0,62; 2400 Pa	Скандинавский стандарт энергоэффективности
MB-SR50N PL	«Горизонтальная линия»	RE 1200; 2,4 kN/m²	Акцентированные линии фасада

Применение

Где применяют стоечно-ригельные фасады

Система масштабируется от витража частного дома до многоэтажного бизнес-центра.

Частные дома

Витражи гостиной, лестничные пролёты, второй свет.

Офисные здания

Сплошные стеклянные фасады со встроенными окнами.

Торговые центры

Витрины и атриумы большой площади.

Стеклянные крыши

Наклонные стены, фонари, атриумы.

Общественные здания

Школы, клиники, спортивные залы.

Автосалоны

Крупноформатное остекление шоурумов.

Детали

Конструкции и профили крупным планом

Сечения профилей и примеры конструкций на системах, с которыми мы работаем.

Aluprof MB-MT50N

Aluprof MB-SR50N

Aluprof MB-SR50N HI

Aluprof MB-SR60N

Aluprof MB-MM50N

Подбор

Как выбрать стоечно-ригельную систему

Четыре вопроса, которые определяют систему и комплектацию.

01Тепло

Для отапливаемых зданий — HI, MT50N или MM50N; для пассивных — HI+ (см. энергоэффективные фасады).

02Размеры

Высота этажа и вес стекла определяют глубину стоек и ригелей.

03Внешний вид

Классические планки, горизонтальная линия PL или сплошное стекло EFEKT.

04Встроенные элементы

Окна, двери, мансардные окна — в совместимых системах.

Стеклянные фасады

Другие направления

Все стеклянные фасады

Структурное остекление фасадаСплошное стекло снаружи: полуструктурные и элементные фасады.

Стеклянные фасады домовВитражи, второй свет, стеклянные крыши для частного дома.

Энергоэффективные фасадыПассивные здания, солнцезащита, фасад с солнечными панелями.

Процесс

От запроса до монтажа

01ЗапросЧертежи или фото фасада

02КонсультацияПодбор системы и стекла

03ЗамерПерекрытия, оси, проёмы

04ПроектСтатика, узлы, спецификация

05ИзготовлениеСобственное оборудование

06МонтажГидро- и пароизоляция

Экспертно

Стоечно-ригельное остекление фасадов под ключ

Стоечно-ригельное остекление — самая распространённая технология стеклянных фасадов. Space Glass проектирует, изготавливает и монтирует стоечно-ригельные фасады на системах Aluprof MB-MT50N, MB-SR50N, MB-SR50N HI, MB-SR60N, MB-MM50N и MB-SR50N PL для частных домов, офисов, торговых и общественных зданий.

Профили шириной 50 или 60 мм позволяют строить фасады с узкими линиями членения, а ассортимент стоек и ригелей — подбирать их под высоту этажа и вес стеклопакетов до 1100 кг на модуль. Изоляторы и уплотнения EPDM обеспечивают теплоизоляцию от Uf 0,55 W/(m²K) и герметичность до RE 1950 Pa.

Готовим проект фасада с расчётом на ветровую нагрузку, спецификацию и узлы примыкания к перекрытиям и стенам, встраиваем окна и двери, выполняем монтаж с гидро- и пароизоляцией.

Работаем в Киеве, Одессе и Львове. Пришлите чертежи или фото фасада — подберём систему и подготовим расчёт.

FAQ

FAQ: стоечно-ригельное остекление

Ответы на вопросы, которые чаще всего задают перед заказом.

Что такое стоечно-ригельный фасад?

Фасад, в котором стекло держит каркас из вертикальных стоек и горизонтальных ригелей, закреплённый на перекрытиях здания. Стеклопакеты фиксируют прижимными планками.

Чем MB-SR50N отличается от MB-MT50N?

MB-SR50N — самая универсальная система с Uf от 0,6 W/(m²K). MB-MT50N — теплее (Uf от 0,55) и герметичнее (AE/RE 1950 Pa), разработана по принципам Cradle to Cradle.

Когда нужна система 60 мм?

Для больших стеклянных стен и тяжёлого заполнения: более широкие стойки и ригели MB-SR60N дают большую жёсткость и модуль до 1100 кг.

Что такое «горизонтальная линия»?

Вариант MB-SR50N PL: планки оставляют только в одном направлении, а перпендикулярные швы — тонкой линией силикона. Фасад получает выразительный горизонтальный или вертикальный ритм.

Можно ли сделать стеклянную крышу на тех же профилях?

Да, стоечно-ригельные системы Aluprof используют для наклонных крыш, световых фонарей и зимних садов.

Какую высоту может иметь фасад?

Высота ограничена только проектом и креплением к перекрытиям: стойки крепят поэтажно, фасад может быть многоэтажным.

Можно ли фасад на деревянном каркасе?

Да, система MB-SR50N A накладывается на деревянный или стальной несущий каркас.

Как встроить окно в фасад?

Используют окна совместимых систем или скрытое окно MB-SR50N IW, которое снаружи не отличается от глухих полей.

От чего зависит стоимость стеклянного фасада?

От системы, площади и высоты, стеклопакетов (энергосберегающие, ламинированные, солнцезащитные), количества открывающихся элементов, цвета профиля и условий монтажа. Расчёт делаем по чертежам или после замера.

Какие стеклопакеты используют в фасадах?

Двух- или трёхкамерные энергосберегающие стеклопакеты, для безопасности — закалённое и ламинированное стекло, для солнечных фасадов — солнцезащитное или тонированное.

Тёплый ли алюминиевый фасад?

Да, благодаря изоляторам между профилем и прижимной планкой: Uf от 0,55–0,6 W/(m²K) в тёплых системах. Для пассивных зданий — MB-SR50N HI+ и MB-MT50N.

Нужен ли проект фасада?

Да. Фасад рассчитывают на ветровую нагрузку, вес стекла и крепление к перекрытиям; мы готовим чертежи, спецификацию и узлы примыкания.

Можно ли покрасить профиль?

Да, порошковая покраска в любой цвет RAL, анодирование или покрытия под дерево.

Какие окна и двери можно встроить в фасад?

Откидные, поворотно-откидные, параллельно-сдвижные, скрытые окна и входные двери — из профилей, совместимых с фасадной системой.

Как ухаживать за стеклянным фасадом?

Регулярно мыть стекло и проверять уплотнения. Для высотных зданий мойку планируют вместе с проектом фасада.

Сколько служит алюминиевый фасад?

Десятилетия: алюминий не корродирует и не деформируется, а уплотнители EPDM устойчивы к старению и ультрафиолету.

Где выполняете проектирование и монтаж?

Замер, проект и монтаж — в Киеве, Одессе и Львове с областями. Крупные объекты в других регионах — по договорённости.

Работаете ли с архитекторами и застройщиками?

Да. Подбираем систему под проект, готовим технические решения и сопровождаем объект до сдачи.

Сколько длится изготовление и монтаж?

Зависит от площади, системы и стеклопакетов. График изготовления и монтажа согласовываем после утверждения чертежей.

Есть ли гарантия?

Да, на конструкции и монтаж, а также сервисное обслуживание после сдачи объекта.
